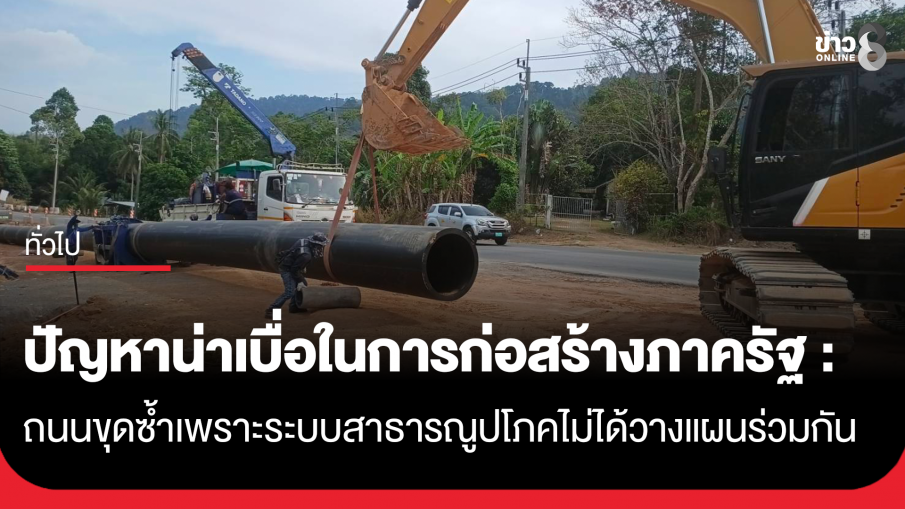

ปัญหาน่าเบื่อในการก่อสร้างภาครัฐ: ถนนขุดซ้ำเพราะระบบสาธารณูปโภคไม่ได้วางแผนร่วมกัน

การติดตั้งท่อ HDPE ขนาดใหญ่ด้วยวิธี HDD สำหรับระบบสาธารณูปโภคใต้ดิน

การวางโครงการระบบสาธารณูปโภคของหลายหน่วยงานจำเป็นต้องมีการวางแผนร่วมกันอย่างมีประสิทธิภาพ ทั้งแผนระยะสั้นและระยะยาวในระดับจังหวัดหรือพื้นที่ เพื่อให้โครงการถนน ระบบน้ำ ระบบไฟฟ้า ระบบสื่อสาร และระบบระบายน้ำเดินหน้าไปในทิศทางเดียวกัน

ตั้งแต่อดีตจนถึงปัจจุบัน ถนนบางเส้นเพิ่งลาดยางใหม่ได้ไม่นาน แต่ผ่านไปเพียงไม่กี่เดือนก็ต้องเปิดผิวจราจรอีกครั้ง ภาพการกั้นช่องจราจรและงานขุดซ่อมที่ประชาชนเห็นจนชินตา ส่งผลต่อการเดินทาง การค้าขาย และกิจกรรมของคนในพื้นที่ทั้งทางตรงและทางอ้อม

ปัญหานี้ไม่ได้เกิดจากการเลือกใช้วัสดุที่ไม่เหมาะสมเพียงอย่างเดียว แต่ยังเกิดจากการที่โครงการสาธารณูปโภคบนดินและใต้ดินของแต่ละหน่วยงานถูกวางแผนแยกกัน ใช้งบประมาณ ผู้รับเหมา ระยะเวลาดำเนินงาน และฐานข้อมูลคนละชุด เมื่อมีความต้องการเพิ่มระบบใหม่ จึงอาจต้องกลับมาเปิดพื้นที่เดิมอีกครั้ง

ภายใต้ผิวถนนมีทั้งท่อประปา ท่อระบายน้ำ สายไฟฟ้าแรงต่ำและแรงสูง สายสื่อสาร ท่อร้อยสาย บ่อพัก และโครงสร้างอื่นที่วางอยู่ในพื้นที่จำกัด หากไม่มีข้อมูลตำแหน่งและระดับความลึกที่แม่นยำ การขุดซ่อมหรือวางระบบใหม่อาจเสี่ยงกระทบต่อโครงข่ายเดิมที่ยังใช้งานอยู่

การพัฒนาเมืองโดยขาดการวางแผนทั้งระบบจึงทำให้ถนนอาจถูกสร้างก่อน จากนั้นจึงมีการเพิ่มท่อประปา ขยายระบบไฟฟ้า วางสายสื่อสาร หรือปรับปรุงระบบระบายน้ำตามจำนวนประชากรและกิจกรรมทางเศรษฐกิจที่เพิ่มขึ้น

โครงสร้างใต้ดินในพื้นที่เมืองเก่าจึงมีความซับซ้อนมากขึ้น ข้อมูลที่แต่ละหน่วยงานถืออยู่อาจระบุเพียงแนวโดยประมาณ แต่ไม่แสดงระดับความลึก จุดเปลี่ยนแนว ตำแหน่งข้อต่อ หรือสถานะการใช้งานล่าสุดอย่างครบถ้วน เมื่อเวลาผ่านไป ถนนอาจถูกขยาย ทางเท้าถูกปรับปรุง หรือบ่อพักถูกปิดทับ ทำให้ตำแหน่งที่พบในพื้นที่จริงแตกต่างจากแบบเดิม

แนวคิด Dig Once ไม่ได้หมายความว่าจะไม่มีการขุดถนนอีกเลย

แนวคิด “ขุดครั้งเดียว” หรือ Dig Once ไม่ได้หมายความว่าเมืองจะไม่ต้องซ่อมหรือเปิดผิวถนนอีก แต่หมายถึงการวางแผนโครงสร้างพื้นฐานหลายระบบร่วมกันในช่วงที่มีการเปิดพื้นที่อยู่แล้ว เพื่อให้การลงทุนครั้งหนึ่งสามารถรองรับทั้งความต้องการปัจจุบันและการขยายตัวที่คาดการณ์ไว้

การนำแนวคิดนี้มาใช้ให้เกิดผลต้องเชื่อมโยงระหว่างแบบก่อสร้าง ความต้องการในอนาคต ตารางโครงการของแต่ละหน่วยงาน และการจัดการข้อมูลหลังส่งมอบงาน หากสำรวจ ออกแบบ และประสานงานอย่างเหมาะสม แนวทางดังกล่าวสามารถช่วยลดการเปิดพื้นที่เดิมซ้ำโดยไม่จำเป็นได้

การจัดแนวระบบร่วมกันไม่ใช่การนำทุกอย่างใส่ท่อเดียว

ในทางปฏิบัติ ระบบแต่ละประเภทมีข้อกำหนดด้านระยะห่าง การเข้าถึง ความปลอดภัย การระบายความร้อน และการป้องกันความเสียหายแตกต่างกัน การจัดแนวระบบร่วมกันจึงไม่ได้หมายถึงการนำท่อและสายทุกประเภทไปรวมไว้ในโครงสร้างเดียว

แนวทางที่เหมาะสมคือการกำหนดเขตหรือระดับติดตั้งของแต่ละระบบให้ชัดเจน พร้อมเว้นพื้นที่สำหรับการตรวจสอบและซ่อมบำรุง การจัดแนวอย่างเป็นระบบช่วยให้ผู้ปฏิบัติงานทราบว่าควรขุดบริเวณใด ระบบใดอยู่เหนือหรืออยู่ลึกกว่า และมีโครงสร้างประเภทใดอยู่ใกล้เคียง

สำหรับโครงข่ายน้ำ การวางแนว ท่อประปา PE ต้องพิจารณาขนาดเส้นผ่านศูนย์กลาง ชั้นความดัน PN ค่า SDR การแยกแนวออกจากสาธารณูปโภคประเภทอื่น และพื้นที่เข้าถึงสำหรับการตรวจสอบหรือซ่อมในอนาคต ไม่ควรพิจารณาเฉพาะเส้นทางที่สั้นที่สุดโดยละเลยจุดตัด บ่อวาล์ว และข้อจำกัดในการเปิดพื้นที่ภายหลัง

ตัวอย่างเช่น ในระบบไฟฟ้าและโทรคมนาคม การเลือก ท่อร้อยสายไฟ HDPE ต้องพิจารณาขนาดท่อ ความหนาผนัง จำนวนสาย รัศมีโค้ง ระยะระหว่างบ่อพัก ระดับการฝัง และน้ำหนักที่คาดว่าจะผ่านเหนือแนวท่อ ไม่ควรเลือกจากชื่อวัสดุหรือเส้นผ่านศูนย์กลางเพียงอย่างเดียว

ท่อร้อยสายมีหน้าที่ช่วยแยกสายออกจากดินและลดการสัมผัสโดยตรงกับแรงกระแทกหรือสภาพแวดล้อมภายนอก แต่ประสิทธิภาพของระบบยังขึ้นอยู่กับจุดเชื่อมต่อ การปิดปลายท่อ การระบายน้ำในบ่อพัก และคุณภาพการติดตั้งร่วมด้วย

ท่อหลักและ Subduct ช่วยจัดระเบียบสายสื่อสารได้ต่างกัน

ในระบบโทรคมนาคม ท่อหลักอาจทำหน้าที่เป็นช่องทางขนาดใหญ่ที่รองรับสายหรือท่อย่อยหลายเส้น ขณะที่ Subduct เป็นท่อย่อยที่ติดตั้งภายในท่อหลัก เพื่อแยกกลุ่มสายไฟเบอร์ออปติกหรือสายสัญญาณออกจากกัน

การมีท่อย่อยช่วยให้สามารถกำหนดสีหรือรหัส แยกเจ้าของสาย และวางแผนช่องสำรองได้ชัดเจนขึ้น เมื่อต้องเพิ่มสายใหม่ ผู้ปฏิบัติงานจะสามารถระบุช่องที่พร้อมใช้งานได้โดยไม่ต้องรบกวนสายทุกเส้นภายในท่อหลัก

การใช้ HDPE Subduct จึงเหมาะกับโครงการที่ต้องบริหารสายสื่อสารหลายเส้นภายในแนวท่อเดียวกัน โดยต้องตรวจสอบขนาดท่อย่อย จำนวนช่อง พื้นที่ว่างภายในท่อหลัก ระยะดึงสาย และรัศมีโค้งให้สัมพันธ์กัน

หากบรรจุท่อย่อยหรือสายมากเกินความเหมาะสม การดึงสายในครั้งต่อไปอาจทำได้ยาก เกิดแรงเสียดทานสูง หรือไม่เหลือพื้นที่สำหรับขยายระบบ การวางช่องสำรองจึงต้องอ้างอิงแผนความต้องการในอนาคต ไม่ใช่เพียงพื้นที่ว่างในวันติดตั้ง

ข้อมูล As-built มีความสำคัญต่อการจัดการท่อที่ฝังอยู่ใต้ดิน

ข้อมูล As-built คือข้อมูลสภาพจริงหลังการก่อสร้าง ซึ่งมีความสำคัญเพราะตำแหน่งหน้างานอาจเปลี่ยนจากแบบออกแบบ เนื่องจากพบสิ่งกีดขวาง ต้องหลบระบบเดิม หรือปรับแนวตามสภาพพื้นที่

ข้อมูลที่เป็นประโยชน์ควรระบุตำแหน่งแนวท่อ ระดับความลึก จุดเปลี่ยนแนว ตำแหน่งบ่อพัก จำนวนช่องท่อ สถานะช่องที่ใช้งานและช่องสำรอง วันที่ติดตั้ง รวมถึงภาพถ่ายก่อนกลบในบริเวณสำคัญ

หากข้อมูลเหล่านี้ถูกจัดเก็บในระบบแผนที่ที่ค้นหาและปรับปรุงได้ การวางแผนซ่อมหรือเพิ่มระบบในอนาคตจะทำได้แม่นยำขึ้น เจ้าหน้าที่ไม่ต้องใช้เวลาสำรวจหาตำแหน่งแนวระบบใหม่ทั้งหมดก่อนเริ่มงาน

การจัดเก็บแบบก่อสร้างไว้เพียงครั้งเดียวโดยไม่มีการปรับปรุงหลังซ่อม เปลี่ยนแนว หรือเพิ่มระบบ จะทำให้ข้อมูลสูญเสียความน่าเชื่อถือเมื่อเวลาผ่านไป ดังนั้น ทุกโครงการที่เปลี่ยนแปลงโครงสร้างใต้ดินควรมีขั้นตอนปรับปรุงฐานข้อมูลหลังจบงาน

บ่อพักมีบทบาทต่อการดึงสาย การตรวจสอบ และการซ่อมบำรุง

บ่อพักมีบทบาทต่อการดึงสาย เปลี่ยนทิศทาง ตรวจสอบ และแบ่งช่วงของแนวท่อ หากวางบ่อพักห่างเกินไปหรือมีแนวโค้งระหว่างบ่อมากเกินความเหมาะสม แรงที่ใช้ดึงสายอาจสูงขึ้นและเพิ่มความเสี่ยงต่อเปลือกสาย

ตำแหน่งบ่อพักควรคำนึงถึงการเข้าถึงของเจ้าหน้าที่ ความปลอดภัยระหว่างทำงาน การระบายน้ำ และผลกระทบต่อการจราจร ไม่ควรวางในตำแหน่งที่ทุกครั้งเมื่อเปิดฝาบ่อต้องปิดช่องจราจรหลักทั้งหมด หากสามารถเลือกพื้นที่บริการหรือทางเท้าที่เข้าถึงได้โดยไม่เพิ่มความเสี่ยง ก็ควรพิจารณาตั้งแต่ขั้นออกแบบ

บ่อพักยังต้องมีพื้นที่เพียงพอสำหรับจัดระเบียบสายและรักษารัศมีโค้ง ไม่ควรบรรจุสายจนแน่นหรือปล่อยให้สายทับซ้อนโดยไม่มีป้ายระบุ เพราะอาจทำให้การตรวจสอบและซ่อมระบบหนึ่งกระทบต่อสายของระบบอื่น

การติดตั้งแบบ HDD ช่วยลดการเปิดหน้าดินในพื้นที่ที่เหมาะสม

การติดตั้งแบบ Horizontal Directional Drilling หรือ HDD สามารถใช้วางท่อลอดใต้ถนน คลอง หรือพื้นที่ที่ไม่ต้องการเปิดหน้าดินตลอดแนว จึงอาจช่วยลดการรบกวนพื้นผิวได้ในหลายลักษณะงาน

อย่างไรก็ตาม การเลือกใช้ HDD ต้องเริ่มจากการสำรวจสภาพดิน แนวสาธารณูปโภคเดิม ระยะทาง ระดับความลึก และพื้นที่สำหรับเครื่องจักร แนวเจาะที่ไม่มีข้อมูลตำแหน่งระบบเดิมอย่างแม่นยำอาจเพิ่มความเสี่ยงต่อการชนหรือกระทบโครงสร้างอื่น

สำหรับท่อที่ต้องถูกลากผ่านแนวเจาะ ต้องตรวจสอบแรงดึง ความหนาผนัง รอยต่อ รัศมีโค้ง และแรงเสียดทานระหว่างติดตั้ง วิธี HDD ไม่ได้ขจัดความเสี่ยงหรือผลกระทบทุกประเภท แต่สามารถช่วยลดการเปิดผิวถนนตลอดแนวได้เมื่อผ่านการสำรวจ ออกแบบ และควบคุมงานอย่างเหมาะสม

การประสานแผนงานระหว่างหน่วยงานช่วยลดการขุดพื้นที่เดิมซ้ำ

การปิดช่องจราจรเพื่อติดตั้งระบบสาธารณูปโภคใต้ดินและขนส่งท่อ HDPE

แม้โครงการหนึ่งจะใช้ HDD หรือจัดแนวท่อไว้อย่างเป็นระบบ แต่หากแผนงานของแต่ละหน่วยงานยังไม่ประสานกัน ถนนเส้นเดิมก็อาจต้องถูกกั้นและเปิดพื้นที่ซ้ำในปีถัดไป

การลดผลกระทบอย่างแท้จริงจึงต้องเริ่มจากการรวมแผนงานของหน่วยงานที่เกี่ยวข้อง ตรวจสอบว่าพื้นที่เดียวกันมีโครงการใดกำลังจะเกิดขึ้น และพิจารณาว่าสามารถดำเนินงานร่วมกันหรือเตรียมช่องทางสำรองไว้ล่วงหน้าได้หรือไม่

การแลกเปลี่ยนข้อมูลช่วยลดกรณีที่โครงการหนึ่งเพิ่งเสร็จ แต่อีกโครงการเข้ามาขอเปิดพื้นที่ทันที นอกจากช่วยลดการกั้นถนน ฝุ่น และเสียงรบกวนแล้ว ยังช่วยลดผลกระทบต่อร้านค้า โรงเรียน โรงพยาบาล และอาคารที่ต้องพึ่งพาทางเข้าออกหรือระบบสาธารณูปโภคอย่างต่อเนื่อง

ข้อกำหนดทางเทคนิคที่ควรตรวจสอบก่อนอนุมัติท่อร้อยสาย

การจัดระเบียบระบบใต้ดินจะเกิดผลได้เมื่อผลิตภัณฑ์และงานติดตั้งผ่านการตรวจสอบอย่างเป็นระบบ ก่อนอนุมัติท่อร้อยสายหรือ Subduct ควรตรวจสอบอย่างน้อยดังต่อไปนี้

• ขนาดและมิติของท่อ: เส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางภายใน ความหนาผนัง และค่าความคลาดเคลื่อนต้องตรงกับข้อกำหนดของโครงการและอุปกรณ์ประกอบ
• จำนวนและขนาดสาย: ต้องเหลือพื้นที่สำหรับการดึงสาย การระบายความร้อนตามข้อกำหนด และการเพิ่มสายที่วางแผนไว้
• แนวโค้งและระยะดึง: ต้องสัมพันธ์กับข้อจำกัดของสาย เครื่องมือดึง และตำแหน่งบ่อพัก
• การเชื่อมต่อและปลายท่อ: จุดต่อต้องไม่ลดพื้นที่ภายในมากเกินความเหมาะสม และควรมีวิธีปิดช่องที่ยังไม่ใช้งาน
• ชั้นรองพื้นและการกลบ: วัสดุรอบท่อ การบดอัด และระดับความลึกมีผลต่อการเสียรูปของท่อเมื่อรับน้ำหนักจากด้านบน
• การระบุแนวและข้อมูลส่งมอบ: ควรมีเครื่องหมายเตือน ตำแหน่งบ่อพัก หมายเลขแนวท่อ และข้อมูล As-built ที่ตรวจสอบย้อนกลับได้
• การตรวจรับ: ควรตรวจความต่อเนื่องของแนวท่อ ความสะอาดภายใน ความเสียหายจากการติดตั้ง และความพร้อมสำหรับการดึงสายก่อนกลบหรือส่งมอบ

เพชรสยามพีอีไพ้พ์สามารถให้ข้อมูลด้านมิติท่อ ความหนาผนัง และเงื่อนไขการติดตั้งสำหรับผลิตภัณฑ์ท่อร้อยสายและ Subduct เพื่อใช้ประกอบการตรวจสอบข้อกำหนดของแต่ละโครงการได้

ข้อมูลในการจัดซื้อควรพิจารณาทั้งระบบ

ท่อหลัก ท่อย่อย ข้อต่อ ปากแตร อุปกรณ์ซีล บ่อพัก และสายที่จะติดตั้งภายในต้องสามารถทำงานร่วมกันได้ การเลือกผลิตภัณฑ์แต่ละรายการแยกออกจากกันโดยไม่ตรวจสอบความเข้ากันได้ อาจทำให้เกิดปัญหาระหว่างการติดตั้งหรือการดึงสายในภายหลัง

ในกรณีที่มีการเปลี่ยนยี่ห้อหรือรุ่นระหว่างโครงการ ควรตรวจสอบความเข้ากันได้ใหม่ ไม่ควรถือว่าผลิตภัณฑ์สามารถทดแทนกันได้โดยอัตโนมัติ เพราะความแตกต่างของเส้นผ่านศูนย์กลางภายใน ความหนาผนัง ขนาดข้อต่อ หรือรัศมีโค้งอาจส่งผลต่อพื้นที่ภายในและการดึงสาย

การจัดซื้อทั้งระบบยังควรเชื่อมโยงกับแผนบำรุงรักษา อุปกรณ์ที่เจ้าหน้าที่มีอยู่ และวิธีตรวจสอบหลังติดตั้ง เพื่อให้ระบบสามารถใช้งาน ซ่อม และขยายได้ตามวัตถุประสงค์เดิมของโครงการ

เมืองที่ซ่อมง่ายต้องรู้ว่ามีอะไรอยู่ใต้ถนน

การนำสายลงใต้ดินช่วยปรับภูมิทัศน์และลดสิ่งกีดขวางบนพื้นผิว แต่เมืองที่บริหารระบบใต้ดินได้ดีต้องเชื่อมโยงสามเรื่องเข้าด้วยกัน ได้แก่ โครงสร้างทางกายภาพที่ออกแบบเป็นระบบ ผลิตภัณฑ์และงานติดตั้งที่ตรวจสอบได้ และฐานข้อมูลที่ได้รับการปรับปรุงทุกครั้งเมื่อมีการเปลี่ยนแปลง

การเลือกท่อที่เหมาะสมเป็นเพียงส่วนหนึ่งของระบบทั้งหมด หากไม่มีข้อมูลตำแหน่ง ไม่มีจุดเข้าถึง หรือไม่มีการประสานแผนงาน การซ่อมและขยายระบบก็ยังอาจต้องใช้เวลาและสร้างผลกระทบต่อพื้นที่โดยรอบ

บทสรุป: โครงสร้างใต้ดินที่ดีต้องเกิดจากการวางแผนร่วมกัน

โครงสร้างสาธารณูปโภคใต้ดินที่ดีต้องเกิดจากการวางแผนร่วมกันของหน่วยงานในพื้นที่ ตั้งแต่การแบ่งเขตติดตั้ง การกำหนดระดับความลึก การออกแบบบ่อพัก การเลือกวิธีติดตั้ง ไปจนถึงการจัดทำแผนงานระยะยาวของถนนเส้นเดียวกัน

ข้อมูล As-built ที่ถูกต้องและได้รับการปรับปรุงหลังงานก่อสร้างหรือซ่อมแซมทุกครั้ง จะช่วยให้เจ้าหน้าที่ระบุตำแหน่งแนวท่อ บ่อพัก ช่องที่ใช้งาน และพื้นที่สำรองได้แม่นยำขึ้น ทำให้งานตรวจสอบ การเปลี่ยนสาย และการบำรุงรักษาทำได้ง่ายกว่าเดิม

เมื่อหน่วยงานมีข้อมูลร่วมกันและทราบว่าใต้ถนนมีระบบใดอยู่ในตำแหน่งใด การเพิ่มสาย เปลี่ยนอุปกรณ์ หรือซ่อมโครงข่ายในอนาคตจะสามารถใช้โครงสร้างเดิมได้มากขึ้น ลดโอกาสที่งานหนึ่งจะกระทบต่อระบบของอีกหน่วยงาน

แนวคิด Dig Once การติดตั้งแบบ HDD และการเตรียมช่องทางสำรองสามารถช่วยลดการขุดเปิดพื้นที่ซ้ำและลดการรบกวนพื้นผิวได้ แต่ต้องดำเนินการบนพื้นฐานของการสำรวจที่แม่นยำ การออกแบบที่เหมาะสม และการประสานแผนงานระหว่างหน่วยงาน

เป้าหมายของระบบสาธารณูปโภคใต้ดินจึงไม่ควรมีเพียงการซ่อนสายและท่อให้พ้นสายตา แต่ต้องทำให้โครงข่ายตรวจสอบได้ ซ่อมได้ และขยายได้ โดยลดการเปิดถนนซ้ำและลดผลกระทบต่อประชาชนให้มากที่สุด
